Lắp Đặt Nhà Bê Tông Đúc Sẵn 3 Tầng Bằng Cẩu 80 Tấn | Công Trình Thực Tế ABL

Nhà bê tông đúc sẵn không chỉ phù hợp với những công trình một tầng hoặc nhà ở quy mô nhỏ. Với phương án thiết kế và kết cấu phù hợp, các module bê tông đúc sẵn có thể được tổ chức thành công trình nhiều tầng, đáp ứng những yêu cầu đa dạng về nhà ở, nhà cho thuê, homestay, văn phòng hoặc công trình kinh doanh.

Hình ảnh thực tế tại công trình cho thấy một phương án lắp đặt nhà bê tông đúc sẵn 3 tầng, trong đó tầng 1 được chủ đầu tư chuẩn bị hệ móng và trụ đỡ; tầng 2 sử dụng hệ kết cấu thép I kết hợp thép hộp để tạo mặt bằng đỡ cho các cấu kiện bê tông phía trên.

Đặc biệt, quá trình cẩu lắp được thực hiện với máy cẩu bánh lốp tải trọng 80 tấn, bố trí ở vị trí tương đối gần khu vực lắp đặt. Đây là một trong những yếu tố giúp quá trình đưa cấu kiện vào đúng vị trí thuận lợi hơn.

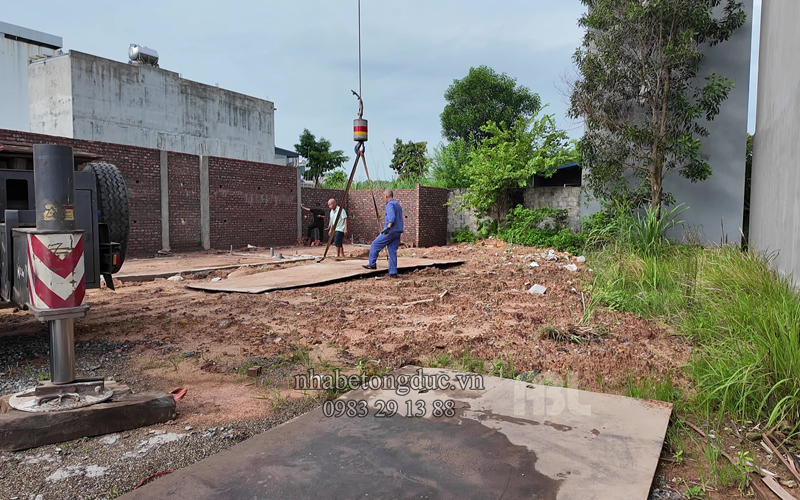

1. Chuẩn bị mặt bằng và vị trí đặt cẩu

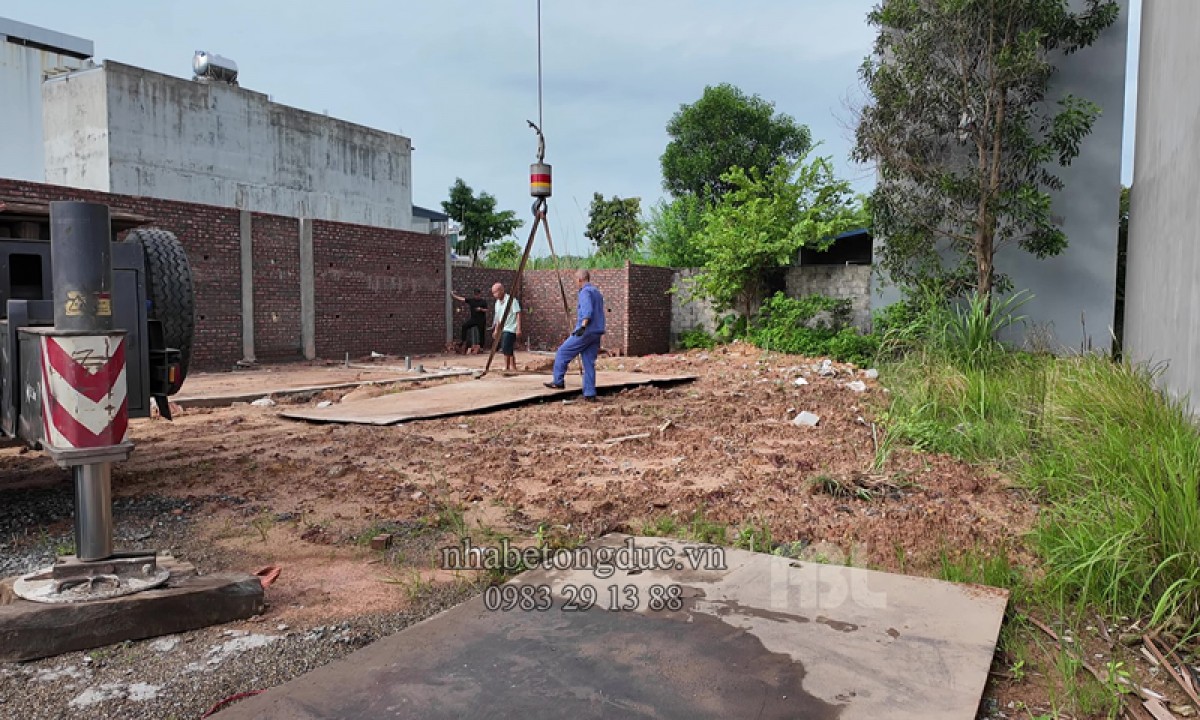

Trước khi tiến hành lắp đặt, mặt bằng công trình cần được kiểm tra để đảm bảo điều kiện cho phương tiện vận chuyển và máy cẩu hoạt động.

Trong trường hợp công trình có điều kiện mặt bằng phù hợp, việc đưa máy cẩu đến gần vị trí lắp đặt mang lại nhiều thuận lợi trong quá trình thi công.

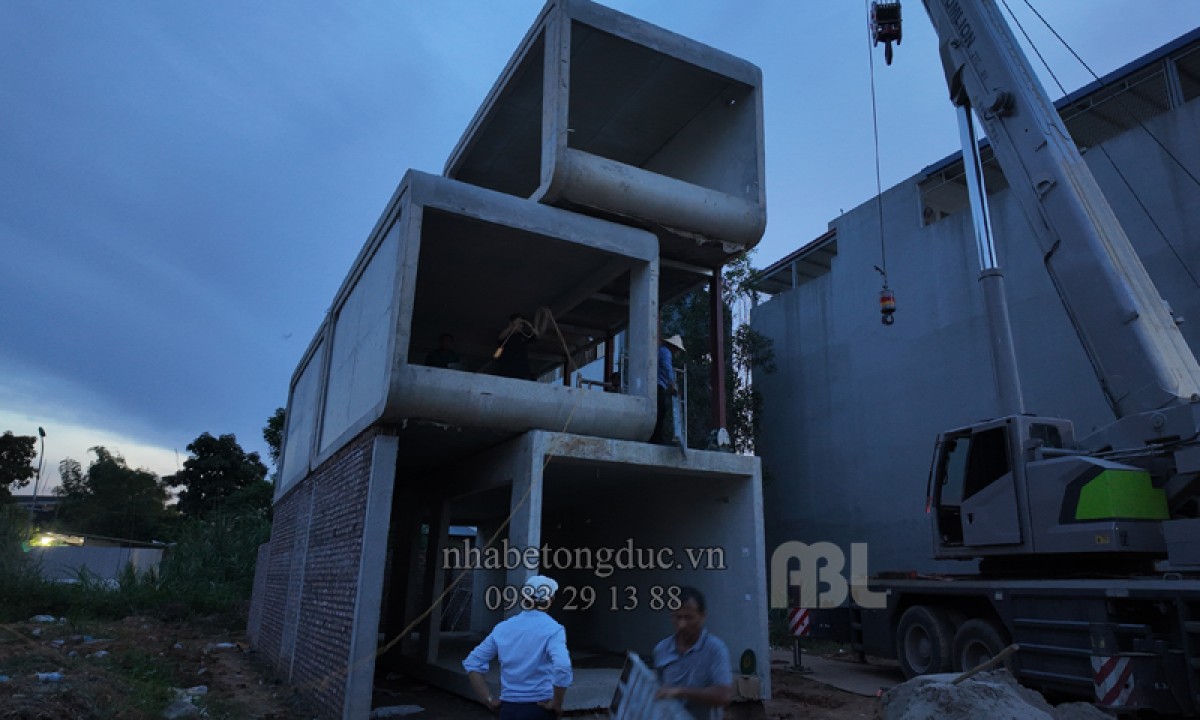

Với công trình trong hình ảnh, máy cẩu 80 tấn được bố trí ngay sát khu vực xây dựng. Khi khoảng cách từ vị trí cẩu đến vị trí đặt cấu kiện được kiểm soát phù hợp, quá trình nâng và đưa cấu kiện vào công trình có thể được thực hiện thuận lợi hơn so với trường hợp phải đứng cẩu ở khoảng cách quá xa.

Tuy nhiên, bán kính làm việc, tải trọng cấu kiện, điều kiện nền đất và biểu đồ tải của từng loại cẩu luôn phải được kiểm tra cụ thể trước khi thi công. Không thể chỉ căn cứ vào tải trọng danh nghĩa 80 tấn để xác định khả năng cẩu của máy tại mọi vị trí.

Đây là yếu tố quan trọng đối với những công trình sử dụng các cấu kiện bê tông có trọng lượng lớn.

2. Tầng 1 – Chủ đầu tư chuẩn bị móng và hệ trụ đỡ

Một điểm đáng chú ý của công trình là tầng 1 được chủ đầu tư thực hiện phần móng và hệ trụ đỡ trước khi ABL tiến hành lắp đặt các cấu kiện bê tông.

Điều này cho phép phương án nhà bê tông đúc sẵn được kết hợp với kết cấu xây dựng truyền thống hoặc kết cấu bê tông tại chỗ ở phần nền.

Tầng 1 đóng vai trò là phần kết cấu chịu lực và tạo cao độ để tiếp nhận hệ nhà phía trên. Vì vậy, trước khi đưa cấu kiện lên lắp đặt, các thông số về:

• Cao độ mặt bằng;
• Vị trí các điểm kê;
• Kích thước trụ đỡ;
• Khoảng cách giữa các trụ;
• Khả năng chịu tải;
• Độ ổn định của hệ móng và trụ;

cần được kiểm tra theo hồ sơ thiết kế và phương án kết cấu của công trình.

Đối với nhà bê tông đúc sẵn nhiều tầng, phần kết cấu đỡ bên dưới có vai trò đặc biệt quan trọng, bởi các cấu kiện phía trên sẽ truyền tải trọng xuống hệ kết cấu này.

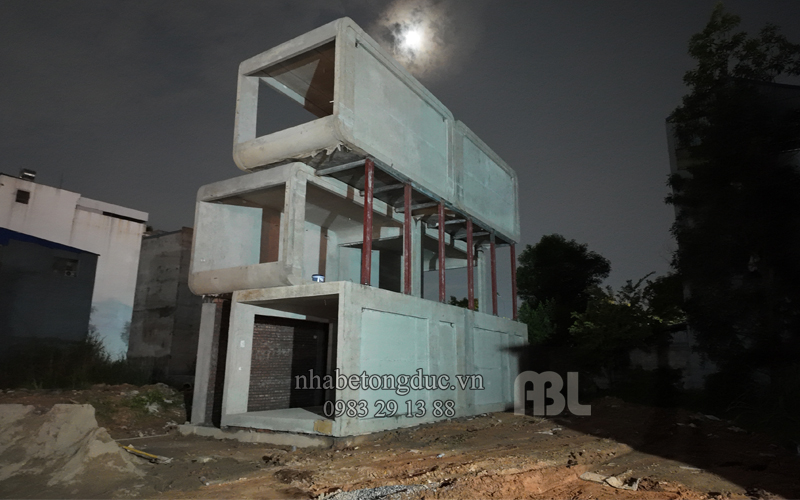

3. Tầng 2 sử dụng hệ kết cấu thép I và thép hộp

Một trong những giải pháp nổi bật của công trình là sử dụng hệ kết cấu thép I kết hợp thép hộp tại tầng 2.

Hệ thép được bố trí để tạo kết cấu đỡ cho các module/cấu kiện bê tông của tầng phía trên.

Có thể hình dung giải pháp này theo nguyên lý:

Móng → trụ đỡ tầng 1 → hệ thép I + thép hộp → module bê tông tầng trên.

Việc kết hợp giữa module bê tông đúc sẵn và kết cấu thép giúp mở rộng khả năng ứng dụng của nhà bê tông đúc sẵn trong những công trình có kiến trúc nhiều tầng.

Đặc biệt, giải pháp này có thể hữu ích trong những trường hợp chủ đầu tư muốn tận dụng nền móng, tầng dưới hoặc tạo không gian thông thoáng cho tầng dưới, trong khi phần không gian phía trên sử dụng module bê tông đúc sẵn.

4. Cẩu từng cấu kiện bê tông vào đúng vị trí

Sau khi hệ kết cấu đỡ được chuẩn bị, công tác lắp đặt được tiến hành bằng máy cẩu.

Với những cấu kiện bê tông đúc sẵn có trọng lượng lớn, yêu cầu về quy trình móc cẩu, cân bằng cấu kiện và điều khiển trong quá trình nâng hạ cần được đặc biệt chú trọng.

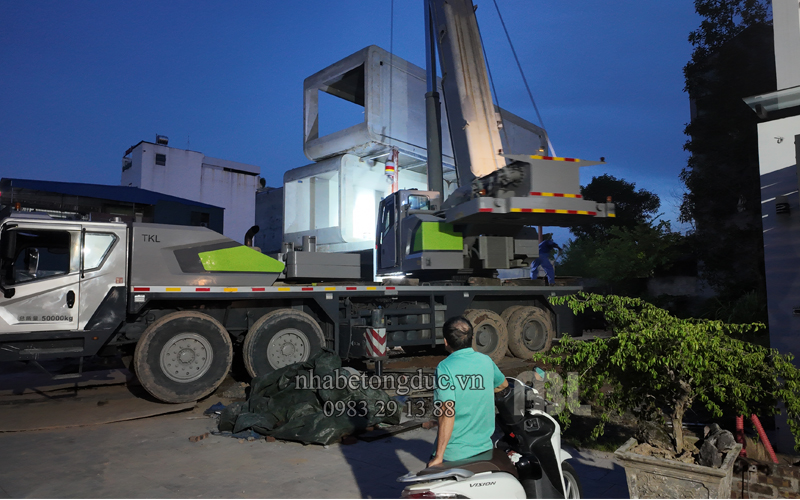

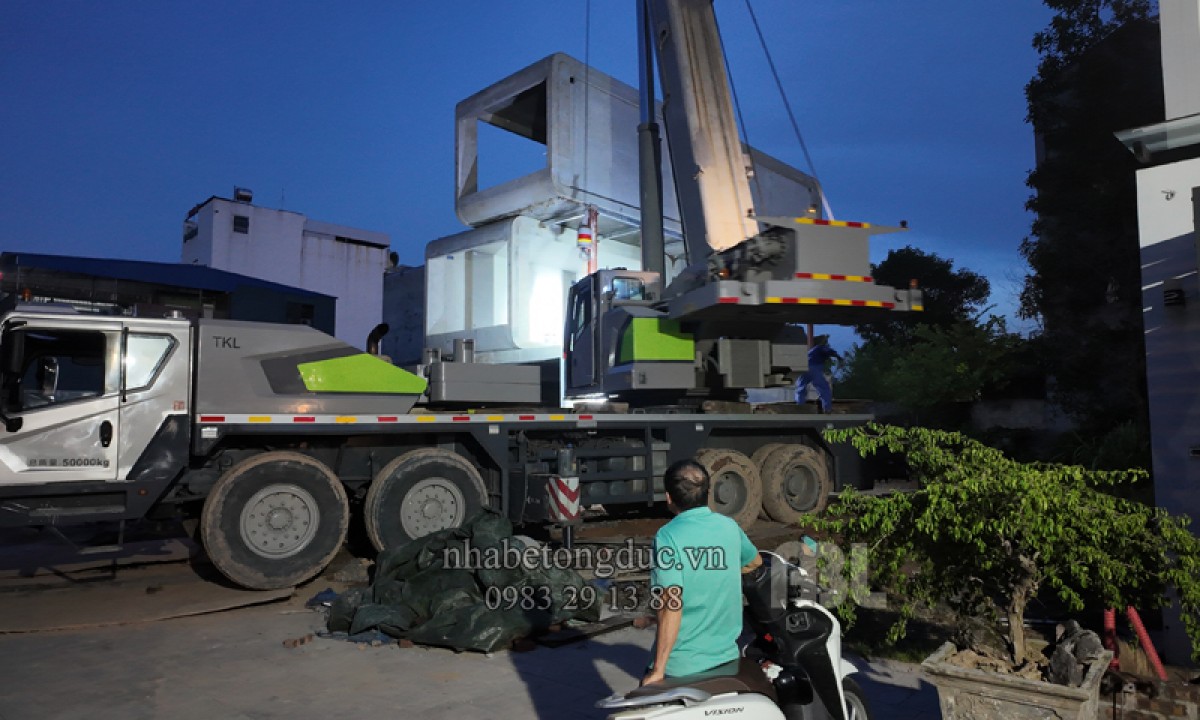

Máy cẩu 80 tấn được bố trí gần công trình giúp tạo điều kiện thuận lợi cho việc đưa cấu kiện đến vị trí lắp đặt.

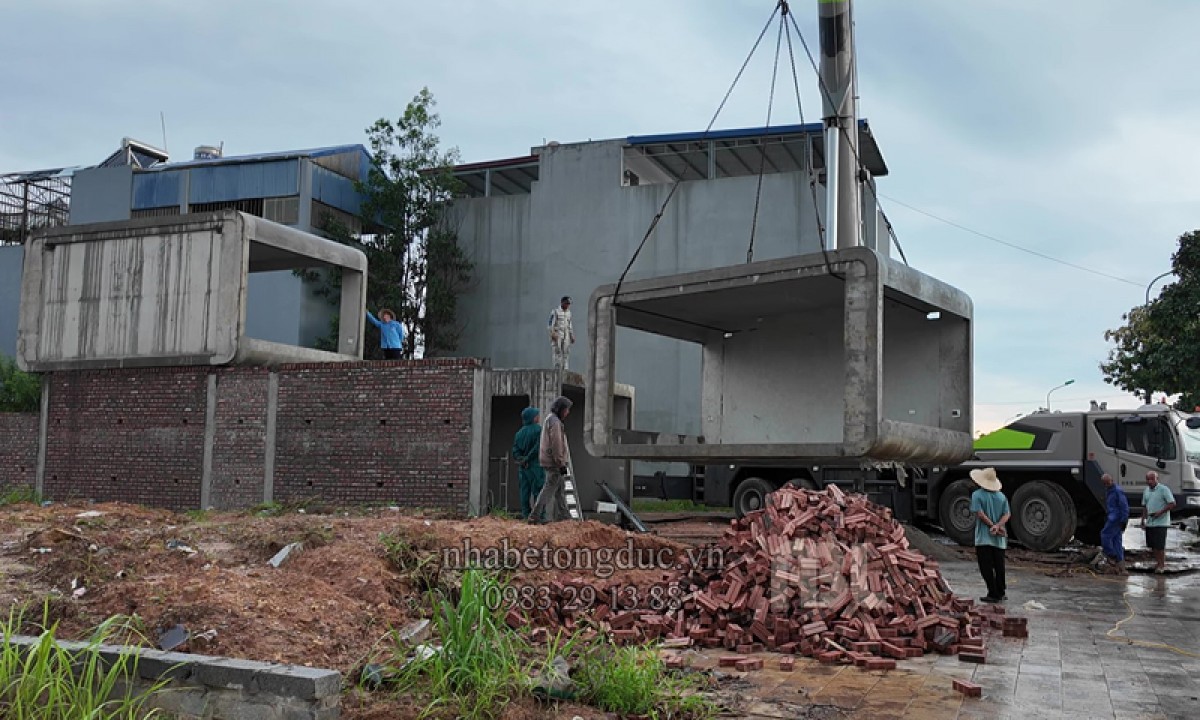

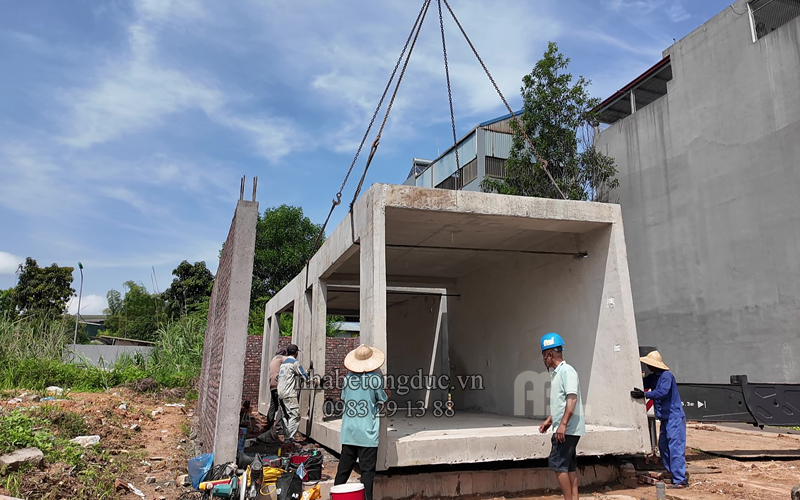

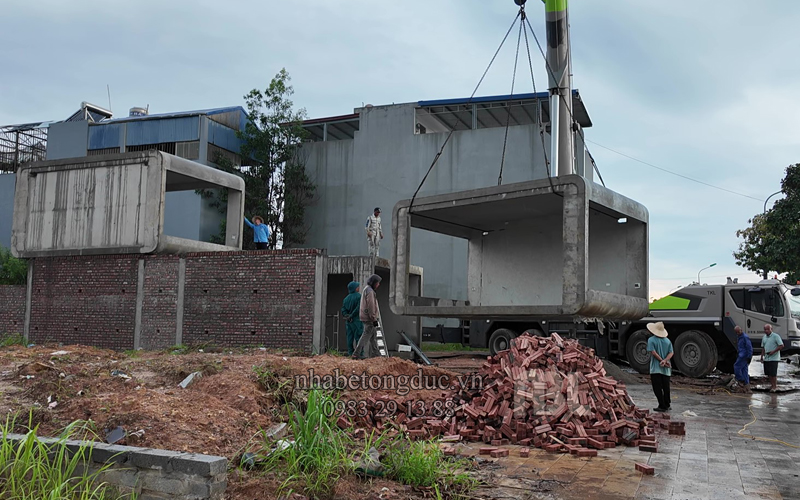

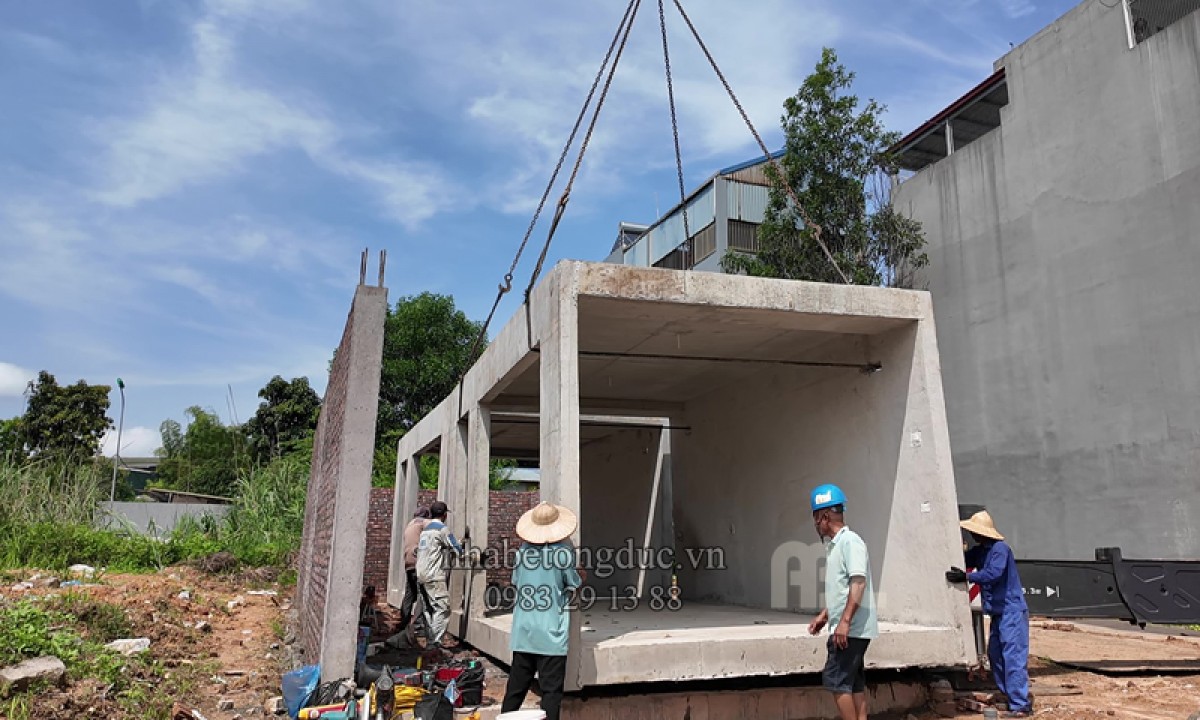

Các cấu kiện được nâng từ phương tiện vận chuyển, đưa lên cao và căn chỉnh vào vị trí đã được xác định trước.

Quá trình này đòi hỏi sự phối hợp đồng bộ giữa:

Thợ cẩu → người điều khiển tín hiệu → đội ngũ lắp đặt → hệ kết cấu đỡ.

Chỉ khi cấu kiện được đưa về đúng vị trí, đội ngũ thi công mới tiến hành căn chỉnh, kiểm tra và thực hiện liên kết theo phương án kỹ thuật.

5. Nhà bê tông đúc sẵn 3 tầng – Từ cấu kiện rời thành một công trình hoàn chỉnh

Điểm đặc biệt của công nghệ nhà bê tông đúc sẵn là phần lớn cấu kiện được sản xuất trước tại nhà máy, sau đó vận chuyển đến công trường để tiến hành lắp đặt.

Khác với phương pháp xây dựng truyền thống, công trường không phải thực hiện toàn bộ quá trình tạo hình kết cấu bê tông từ đầu.

Thay vào đó, quá trình thi công tập trung vào các công việc chính như:

• Chuẩn bị mặt bằng và kết cấu nền.
• Kiểm tra vị trí lắp đặt.
• Đưa máy cẩu vào vị trí.
• Cẩu các cấu kiện bê tông.
• Đặt cấu kiện vào vị trí thiết kế.
• Căn chỉnh và liên kết.
• Kiểm tra tổng thể kết cấu.
• Bàn giao để chủ đầu tư triển khai các hạng mục hoàn thiện.

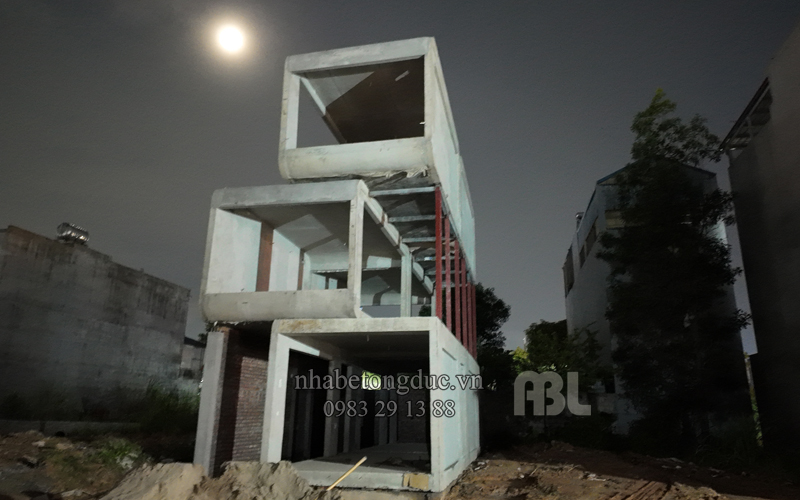

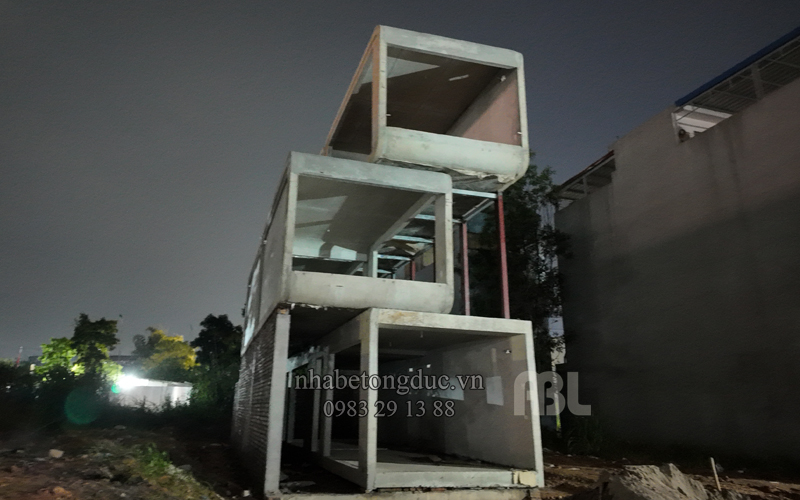

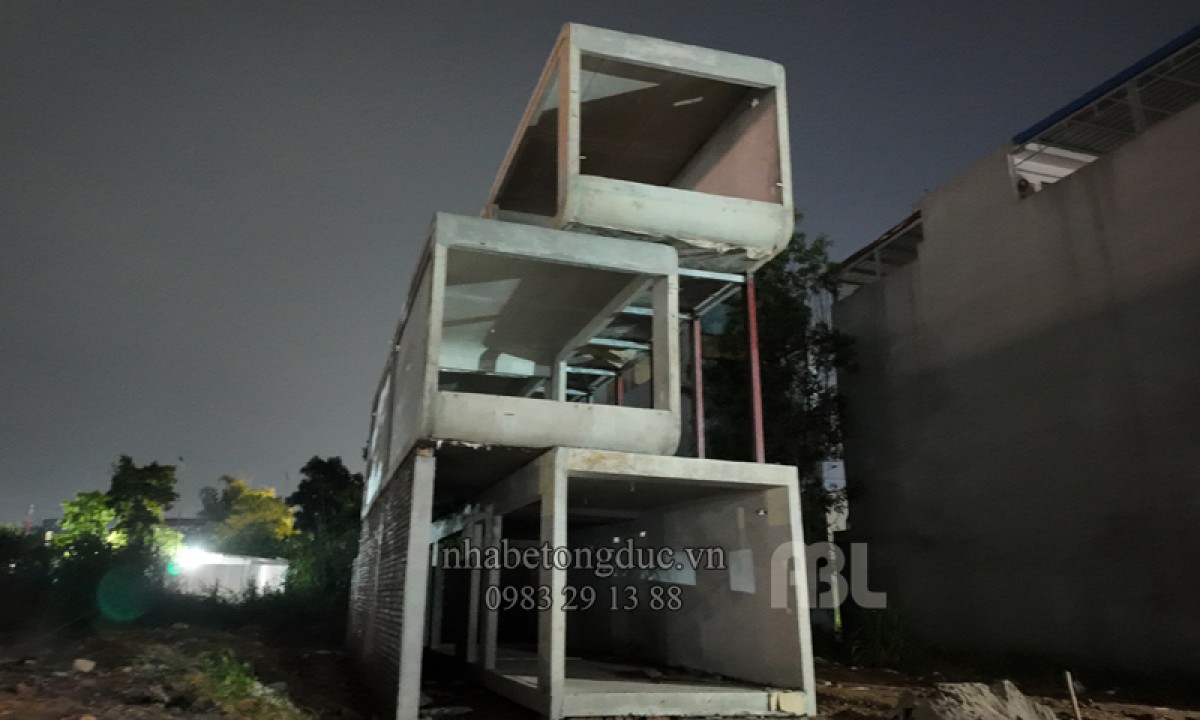

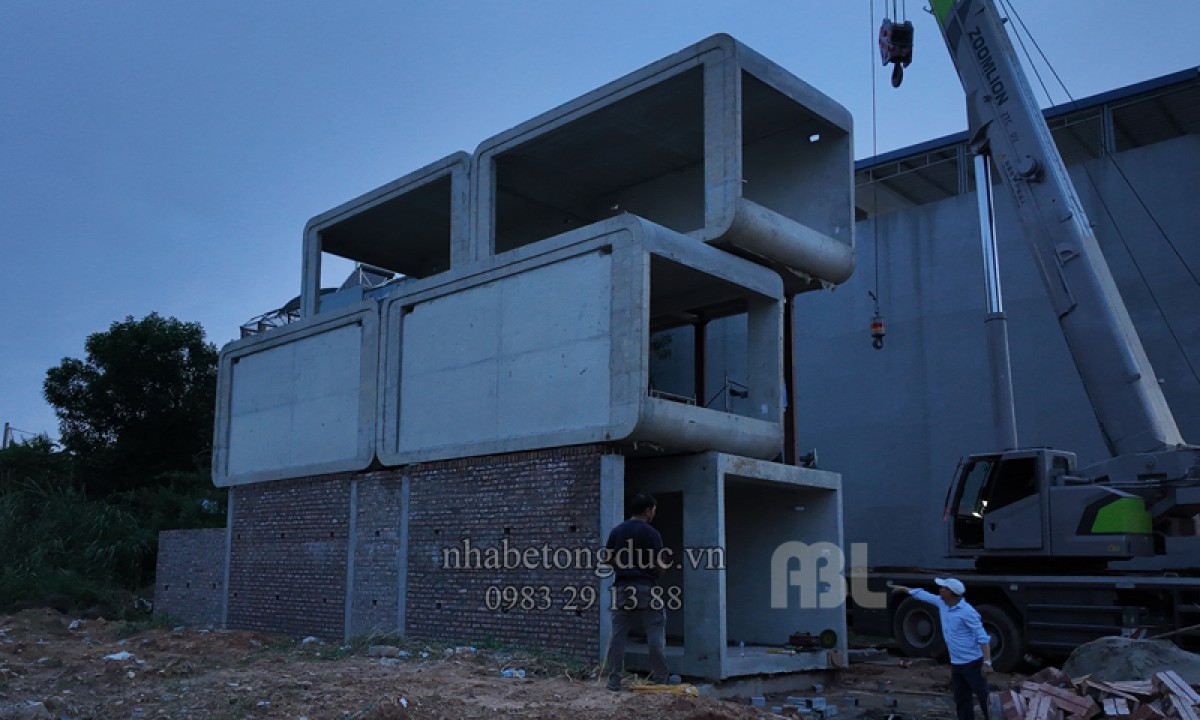

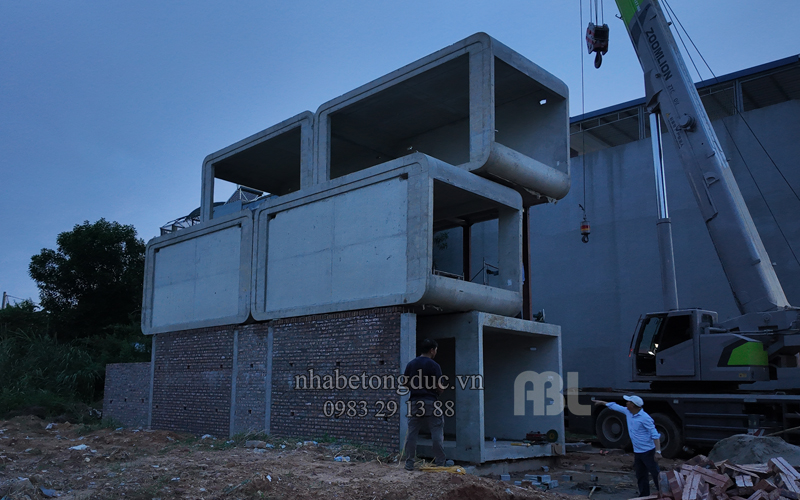

Qua hình ảnh công trình có thể thấy, từ những cấu kiện bê tông riêng lẻ, sau quá trình cẩu lắp và liên kết đã hình thành khung nhà bê tông đúc sẵn 3 tầng với hình khối rõ ràng.

Đây chính là ưu điểm nổi bật của phương pháp xây dựng bằng module: biến quá trình thi công tại công trường thành quá trình lắp đặt các cấu kiện đã được chuẩn bị trước.

6. Vì sao phải bố trí cẩu gần vị trí lắp đặt?

Đối với công trình nhà bê tông đúc sẵn nhiều tầng, vị trí đứng của máy cẩu là vấn đề cần được tính toán ngay từ khâu chuẩn bị thi công.

Việc bố trí cẩu gần công trình có thể mang lại một số lợi ích:

Giảm bán kính làm việc của cần cẩu

Khi khoảng cách từ máy cẩu đến vị trí đặt cấu kiện phù hợp, bán kính làm việc có thể được giảm xuống. Khả năng nâng thực tế của cần cẩu phụ thuộc vào nhiều yếu tố, trong đó có bán kính làm việc và chiều cao nâng.

Thuận lợi khi căn chỉnh cấu kiện

Khoảng cách làm việc phù hợp giúp đội ngũ thi công dễ kiểm soát quá trình đưa cấu kiện về vị trí cần lắp đặt.

Tối ưu quá trình thi công

Khi mặt bằng cho phép, việc bố trí cẩu hợp lý có thể giúp hạn chế những thao tác nâng, xoay hoặc di chuyển cấu kiện không cần thiết.

Tuy nhiên, an toàn cẩu lắp luôn được đặt lên hàng đầu. Vị trí đặt cẩu phải đảm bảo nền đủ khả năng chịu tải, không nằm trong khu vực có nguy cơ sạt lở hoặc ảnh hưởng bởi các chướng ngại vật, đồng thời phải tuân thủ biểu đồ tải và phương án cẩu được phê duyệt.

7. Giải pháp nhà bê tông đúc sẵn phù hợp với công trình nhiều tầng

Công trình thực tế này cho thấy nhà bê tông đúc sẵn có thể được triển khai theo nhiều phương án kết cấu khác nhau thay vì chỉ giới hạn ở mô hình nhà một tầng.

Việc kết hợp:

Bê tông đúc sẵn + móng/trụ đỡ + kết cấu thép I + thép hộp

mở ra thêm nhiều khả năng thiết kế cho các công trình có yêu cầu về chiều cao và công năng.

Đặc biệt, chủ đầu tư có thể chủ động xử lý một số hạng mục nền móng, kết cấu đỡ theo điều kiện thực tế của khu đất, trong khi phần module bê tông được sản xuất và đưa đến công trường để lắp đặt.

Đây cũng là hướng tiếp cận phù hợp với xu thế công nghiệp hóa và lắp ghép trong xây dựng, giúp giảm khối lượng công việc phải thực hiện trực tiếp tại công trường.

8. ABL – Giải pháp nhà bê tông đúc sẵn từ sản xuất đến lắp đặt

Không chỉ cung cấp cấu kiện bê tông đúc sẵn, ABL hướng tới việc đưa ra giải pháp tổng thể từ thiết kế, sản xuất, vận chuyển đến cẩu lắp tại công trình.

Mỗi công trình có điều kiện mặt bằng, đường vào, vị trí cẩu và yêu cầu kết cấu khác nhau. Vì vậy, trước khi triển khai, phương án cần được khảo sát và tính toán cụ thể để lựa chọn:

• Loại module phù hợp;
• Phương án kết cấu;
• Vị trí đặt cẩu;
• Thiết bị cẩu;
• Phương án vận chuyển;
• Trình tự lắp đặt;
• Giải pháp liên kết giữa các cấu kiện.

Hình ảnh thực tế tại công trình là minh chứng rõ ràng cho khả năng lắp đặt nhà bê tông đúc sẵn nhiều tầng trong điều kiện công trường thực tế, với sự kết hợp giữa cấu kiện bê tông và hệ kết cấu thép.

Kết luận

Nhà bê tông đúc sẵn 3 tầng không đơn thuần là việc xếp các module bê tông chồng lên nhau. Để công trình vận hành ổn định, cần có sự phối hợp giữa thiết kế kết cấu, móng và trụ đỡ, hệ thép trung gian, phương án cẩu lắp và quy trình liên kết cấu kiện.

Tại công trình này, tầng 1 được chủ đầu tư chuẩn bị móng và trụ đỡ, tầng 2 sử dụng hệ kết cấu thép I và thép hộp, trong khi các cấu kiện bê tông được đưa vào vị trí bằng máy cẩu 80 tấn bố trí gần công trình.

Đây là một ví dụ thực tế cho thấy nhà bê tông đúc sẵn có thể được triển khai linh hoạt cho công trình 3 tầng, đồng thời kết hợp với các giải pháp kết cấu khác để phù hợp với điều kiện thực tế của từng khu đất.
