Bản Vẽ Móng Kim Cương: Giải Pháp Vượt Trội Cho Xây Dựng

Bản vẽ móng kim cương là tài liệu kỹ thuật quan trọng giúp thi công móng nhanh, bền và phù hợp với nhiều loại địa hình. Với thiết kế tối ưu, khả năng chịu lực cao và thân thiện với môi trường, móng kim cương ngày càng được ưa chuộng trong các công trình nhà nhẹ, nhà lắp ghép. Trong bài viết này, Nhabetongduc.vn sẽ giúp bạn hiểu rõ hơn về cấu tạo, quy trình triển khai và những lưu ý cần thiết khi áp dụng bản vẽ móng kim cương.

Tầm quan trọng của bản vẽ móng kim cương

Khi bắt đầu xây dựng bất kỳ công trình nào, móng là yếu tố then chốt quyết định độ bền vững cũng như khả năng chịu tải của toàn bộ cấu trúc. Trong những năm gần đây, bản vẽ móng kim cương nổi lên như một giải pháp mới mẻ, hỗ trợ rút ngắn thời gian thi công mà không làm giảm chất lượng công trình.

Nhu cầu xây dựng trên đa dạng địa hình

• Từ nhà lắp ghép, nhà di động đến công trình du lịch, nghỉ dưỡng… nhiều chủ đầu tư ưa chuộng các loại móng có khả năng thi công nhanh, không làm ảnh hưởng nhiều đến đất nền xung quanh.

• Móng kim cương ra đời và đáp ứng tốt các yêu cầu này, đặc biệt khi công trình cần xây trên đất yếu, địa hình dốc hay khu vực hạn chế về mặt bằng thi công.

Đảm bảo độ bền và ổn định

• Nhờ có cấu tạo đặc biệt (đế bê tông đúc sẵn kết hợp 3-4 cọc thép), móng kim cương chống chịu lực cao, hạn chế lún nứt, đồng thời có thể “bám” đất tốt hơn.

• Theo những tài liệu mới nhất được chia sẻ tại các diễn đàn xây dựng, loại móng này có thể giữ vai trò như một móng chùm vững chắc, truyền tải trọng xuống đất đều hơn so với móng đơn truyền thống.

Tiết kiệm chi phí và thời gian

• Nếu so sánh với móng băng hoặc móng bè, móng kim cương giúp tối giản nhiều công đoạn như đào đắp, cốt pha phức tạp.

• Các chuyên gia trong ngành nhận định rằng sử dụng móng kim cương có thể tiết kiệm đến 30-40% thời gian thi công, rất phù hợp với công trình tạm, công trình ngắn hạn hoặc cần tiến độ nhanh.

Đặc điểm nổi bật của móng kim cương

Nói đến móng kim cương, nhiều người có thể hình dung một loại móng hoàn toàn mới mẻ, song thực tế dạng móng này đã được sử dụng rộng rãi ở các nước phát triển như Mỹ, Nhật Bản… Trong các tài liệu tham khảo, mô hình này còn được nhắc đến dưới tên gọi “Diamond Pier”.

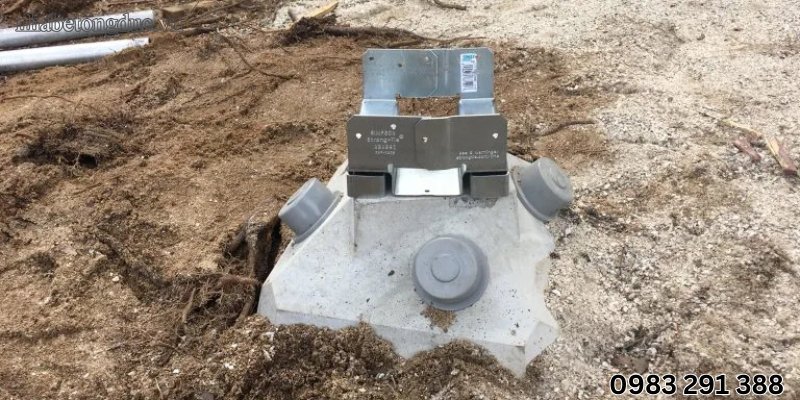

Cấu tạo cơ bản

• Phần đế móng bê tông đúc sẵn: Thường có hình dáng hơi giống khối chóp cụt hoặc khối kim cương, tùy thuộc vào thiết kế cụ thể.

• Các cọc thép (3 hoặc 4 cọc): Đóng xuyên qua đế bê tông, tạo thành điểm neo giữ cho móng bám chặt vào nền đất.

Khả năng chịu lực tuyệt vời

• Đế bê tông được thiết kế đặc biệt để giúp tải trọng dàn trải đều qua các cọc thép, giảm rủi ro lún lệch.

• Kết hợp với thép mạ kẽm hoặc thép không gỉ, móng kim cương có thể chịu được môi trường khắc nghiệt mà không bị ăn mòn.

Thi công sạch sẽ, thân thiện môi trường

• Không cần đào hố quá lớn, nên hạn chế ảnh hưởng đến hệ sinh thái xung quanh.

• Quá trình lắp đặt tạo ít tiếng ồn, ít bê tông thải ra môi trường.

Quy trình thiết kế và triển khai bản vẽ móng kim cương

Để móng kim cương phát huy tối đa hiệu quả, việc thiết kế và thi công cần được thực hiện bài bản ngay từ đầu. Bản vẽ kỹ thuật đóng vai trò quan trọng, giúp xác định chính xác vị trí, số lượng và thông số kỹ thuật của móng. Dưới đây là các bước cơ bản trong quy trình từ khảo sát nền đất đến hoàn thiện móng công trình.

Thiết kế bản vẽ và thi công móng kim cương

Muốn ứng dụng hiệu quả, chủ đầu tư cần có bản vẽ móng kim cương chi tiết, minh bạch về kích thước, vị trí đặt móng, cách bố trí cọc thép, độ sâu cần thiết cho mỗi cọc… Dưới đây là hướng dẫn cơ bản:

Bước 1: Khảo sát nền đất

• Thu thập thông tin về khả năng chịu tải, độ dày của lớp đất, độ ẩm, mạch nước ngầm…

• Đánh giá liệu đất có phù hợp để đóng cọc thép, hay cần có biện pháp cải tạo nền đất trước.

Bước 2: Lên bản vẽ kỹ thuật

• Kỹ sư sẽ xác định số lượng cọc thép, chiều dài cọc và vị trí móng dựa trên tải trọng công trình.

• Bản vẽ móng kim cương thường thể hiện rõ sơ đồ mặt bằng, các mặt cắt mô tả chi tiết đế móng, đường kính cọc, góc đóng cọc.

• Ở bước này, kỹ sư cũng tính toán hệ số an toàn, khả năng chịu tải của móng.

Bước 3: Chuẩn bị vật liệu

• Đế bê tông đúc sẵn: Kiểm tra mác bê tông (thường từ 250 trở lên).

• Cọc thép: Nên dùng thép mạ kẽm hoặc thép không gỉ, đường kính cọc phổ biến khoảng 48-60mm.

• Vật liệu lót móng (nếu cần): Giúp cân bằng mặt bằng, tránh va đập quá mạnh khi thi công.

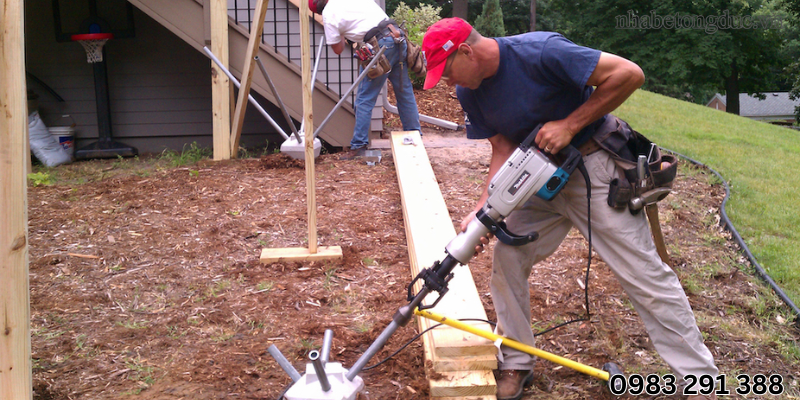

Bước 4: Thi công lắp đặt

• Đánh dấu vị trí theo bản vẽ.

• Đặt đế móng bê tông đúc sẵn vào đúng điểm đánh dấu.

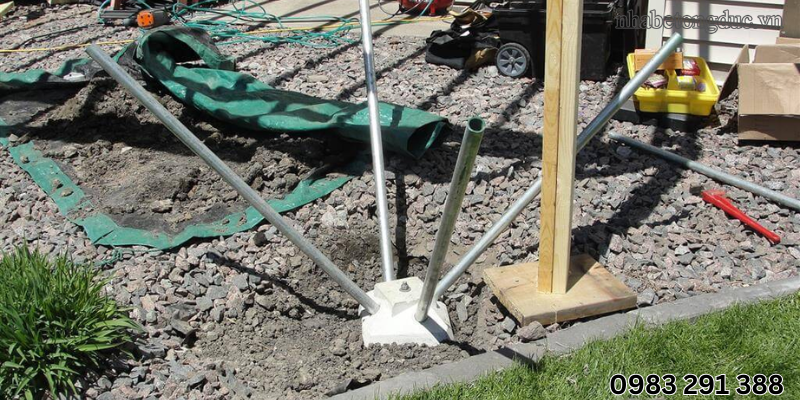

• Dùng máy đóng cọc hoặc búa rung để đóng chặt 3-4 cọc thép xuyên qua đế bê tông xuống đất, đảm bảo độ sâu và góc nghiêng như thiết kế.

• Kiểm tra độ ổn định, độ thẳng hàng của cọc, điều chỉnh nếu cần.

Bước 5: Hoàn thiện móng

• Vệ sinh khu vực thi công, chèn thêm sỏi hoặc đất nén xung quanh đế móng nếu cần gia cố.

• Nghỉ chờ cho kết cấu ổn định, sau đó có thể lắp ráp khung nhà, sàn hoặc các bộ phận của công trình lên trên.

So sánh móng kim cương với các loại móng khác

Dưới đây là bảng so sánh móng kim cương với một số loại móng khác:

Lưu ý khi áp dụng bản vẽ móng kim cương

Trước khi quyết định sử dụng bản vẽ móng kim cương để xây dựng, bạn cần lưu ý:

• Xác định tải trọng tối đa: Móng kim cương rất hiệu quả cho công trình nhà ở từ 1-3 tầng, nhà tiền chế, nhà gỗ, homestay… Tuy nhiên, với các tòa nhà cao tầng hoặc công trình có tải trọng cực lớn, giải pháp này có thể không tối ưu.

• Chất lượng vật liệu:

  • Kiểm tra kỹ nguồn gốc bê tông đúc sẵn, vì nếu đế móng có chất lượng kém, khả năng chịu lực giảm đáng kể.

  • Chọn cọc thép được mạ kẽm hoặc thép chống gỉ, tránh bị ăn mòn sau thời gian dài sử dụng.

• Độ chính xác của bản vẽ:

  • Bản vẽ cần thể hiện rõ góc đóng cọc, độ sâu, số lượng cọc. Một sai sót nhỏ cũng có thể dẫn đến sự mất cân bằng của toàn bộ khung công trình.

• Tham vấn ý kiến chuyên gia:

  • Nếu không có đủ chuyên môn, bạn nên liên hệ với kỹ sư xây dựng có kinh nghiệm về móng kim cương để được tư vấn chính xác.

  • Họ cũng giúp bạn kiểm tra nền đất, điều chỉnh bản vẽ nếu cần thiết.
